Descriere:
Așa cum am spus și în tutorialele trecute, am renunțat la Daly, dar nu am specificat ce soluție am adoptat în schimb.
Nu m-am grăbit să fac acest tutorial dintr-un motiv simplu: am vrut să testez pe îndelete noile BMS-uri de la JK, pentru că da, JK am instalat.
Nu m-am grăbit să fac acest tutorial dintr-un motiv simplu: am vrut să testez pe îndelete noile BMS-uri de la JK, pentru că da, JK am instalat.
Pe scurt și fără prea multe discuții: nu am mai văzut nici măcar o singură dată valori peste limitele setate de mine pe celule.
Filozofia JK e puțin diferită și mi-a luat ceva timp să înțeleg ce și cum, pentru că atunci când vine vorba de tensiuni, ei nu tratează nimic la nivel
de pachet de celule, ci strict la nivel de celulă. Desigur, sunt alte aspecte (cum ar fi curentul de încărcare/descărcare) care sunt gestionate la nivel
de pachet, dar tensiunile sunt monitorizate și controlate individual, ceea ce, la început, mi-a dat puțin cu virgulă. La configurare m-am încurcat puțin,
pentru că la prima vedere, câmpurile par puse haotic, dar dacă analizezi puțin, îți dai seama că există o logică destul de clară.
Ce am achiziționat?
Păi, tot din considerente financiare, am luat:

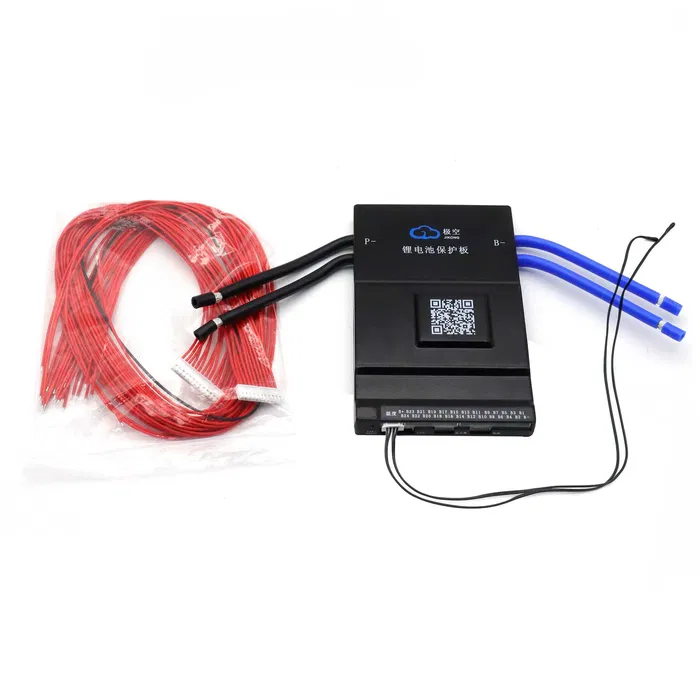

- Balancer JK pentru 8–24 celule în serie,
- Cu egalizare activă de 0.6A.
Am ales varianta asta pentru că un balancer cu egalizare activă de 2A, disponibil în țară, era dublu ca preț, și sincer, nu mai aveam nervii necesari să
stau să le aștept de pe China
Știu că mulți vor comenta alegerea (că na... unii doar de asta sunt buni), dar dacă țineți cont de faptul că:

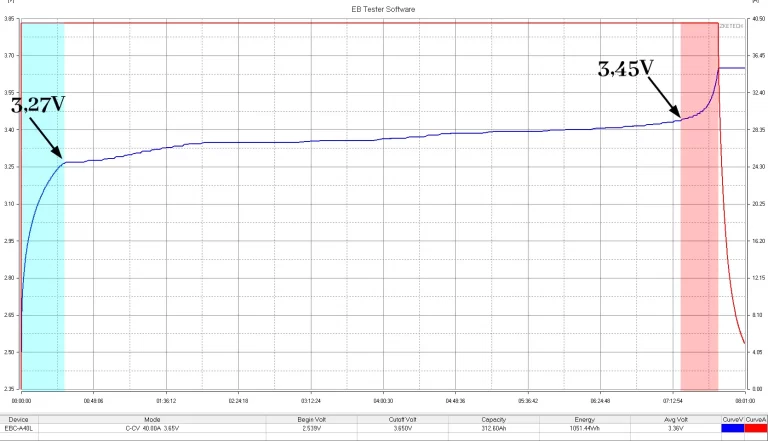

- Dezechilibrele apar mai ales pe panta abruptă a încărcării, când valorile cresc foarte repede,
- Același principiu se aplică și la egalizare,
- Totul se întâmplă uimitor de rapid,
... atunci o să constatați și voi că acești 0.6A sunt chiar ok în multe situații.
Bineînțeles, în cazul meu există și un balancer activ serios și bun, despre care vom vorbi în tutorialul următor.

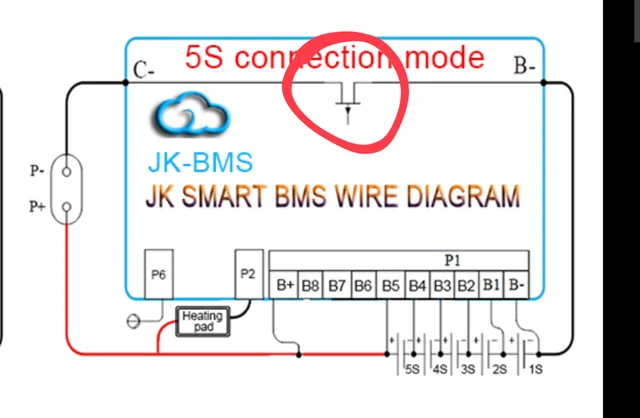

Conectarea este destul de similară cu Daly (există scheme peste tot pe internet), cu o singură excepție notabilă.
La ultima celulă – în cazul meu celula 16 – am legat:
- atât firul aferent acestei celule,
- cât și ultimul fir din conector, fir care alimentează BMS-ul.
Conectarea prin Bluetooth
Odată pornit BMS-ul și după ce am instalat aplicația pe telefon, la prima tentativă de conectare prin Bluetooth, mi-a cerut o parolă de împerechere:
🔑 1234
🔑 1234
Această parolă a fost cerută doar prima dată și doar pentru primul BMS conectat – ulterior, nu a mai fost necesară.
🔐 Parola default pentru modificarea parametrilor în BMS este: 123456
Setările inițiale
În aplicație, am setat parametrii minimi necesari pentru utilizare, destul de rapid, „pe fugă”.
Fiind mai de modă veche, am preferat apoi să continui configurarea de pe PC.
Fiind mai de modă veche, am preferat apoi să continui configurarea de pe PC.
Conectarea la PC – mai complicată decât pare
Deși totul părea simplu, conectarea la PC s-a dovedit mai complicată decât mă așteptam.
❌ Nu am reușit să găsesc nicăieri un conector compatibil cu portul RS485 al BMS-ului.
⏱️ Fiind presat de timp, am ales o soluție rapidă:

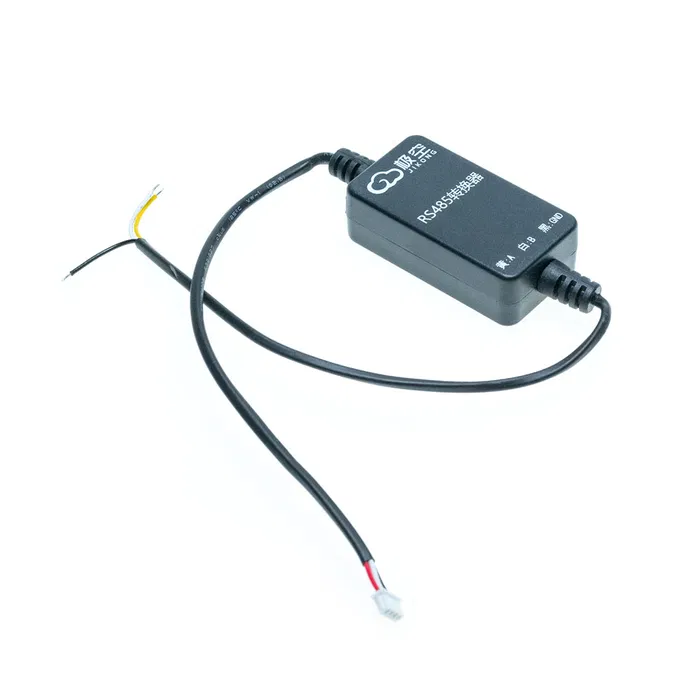

✅ Am achiziționat adaptoare JK, care convertesc portul GPS al BMS-ului în RS485.
⏱️ Fiind presat de timp, am ales o soluție rapidă:
✅ Am achiziționat adaptoare JK, care convertesc portul GPS al BMS-ului în RS485.
Conectarea prin RS485

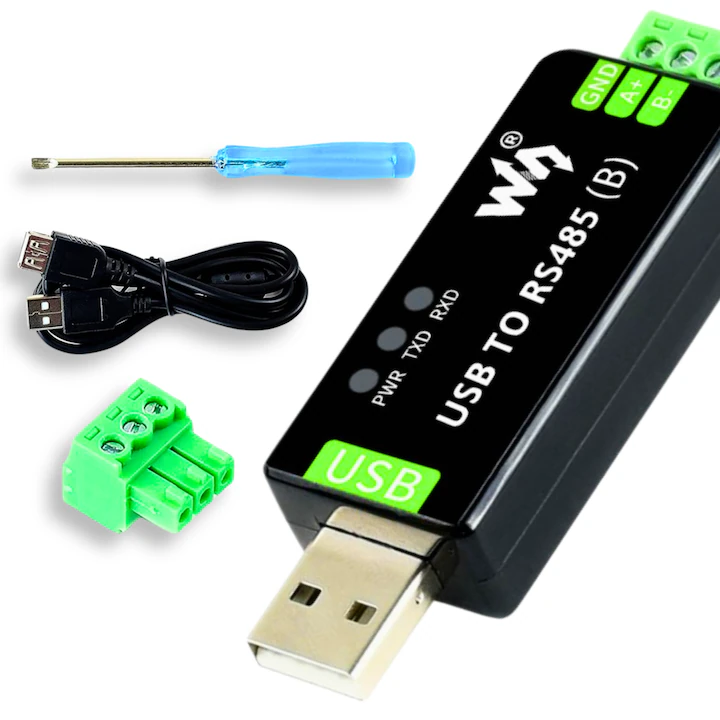

Pentru partea de RS485, am folosit niște adaptoare mai serioase.
Conectarea e destul de simplă:
- Negrul este GND
- Galbenul este A
- Albul este B
Primul test pe PC
Am descărcat aplicația pentru PC destinată BMS-urilor JK, am făcut conexiunile, am pornit totul și... tadaaa! ❌ Nu a mers.
Nu țin morțiș să o lungesc, așa că pe scurt: A trebuit să mă conectez din nou de pe telefon la BMS și, din setări, să schimb:
- UART1 Protocol pe valoarea 001
Am salvat, am revenit pe PC, am încercat din nou și... ✅ Totul a mers exact cum trebuie.
Concluzii după trecerea pe JK
Pe principiul „nu dezbate politică sau religie”, nu o să dezbat nici dacă setările mele sunt sau nu cele corecte, pentru că, până la urmă, fiecare are dreptul să-și gestioneze bateriile cum crede de cuviință.
Dar pot spune cu toată certitudinea următoarele:
- Nu am mai văzut nici măcar o dată vreo celulă care să depășească valorile de tensiune setate,
- N-am mai văzut 3.8V pe celule, cum se întâmpla pe vechiul BMS,
- Dezechilibrele majore între pachetele de baterii au dispărut – ce-i drept, în timp, dar acum toate se încarcă la aceeași tensiune,
- Dezechilibrele între celule (din acelea ridicole care mă enervau constant) au dispărut complet.
✅ Pot spune că în acest moment, bateriile funcționează exact așa cum ar trebui.
Integrarea cu Home Assistant
Conectarea BMS-urilor JK la Home Assistant am făcut-o prin intermediul SolarAssistant.
(Și da, am ceva mici probleme, dar nu țin de BMS, ci mai degrabă de alte componente din lanț.)
Partea bună e că SolarAssistant suportă nativ BMS-urile JK, așa că:
- Am setat modelul de BMS,
- Și în 2 secunde totul a fost funcțional, fără complicații.
Cam asta a fost experiența mea cu BMS-urile JK – o schimbare clară în bine față de Daly, cu funcționare stabilă, fără surprize neplăcute și cu integrare simplă în ecosistemul deja existent.
🎥 Urmărește și tutorialul video, unde îți arăt tot procesul, pas cu pas:
- de la conectare și configurare,
- până la integrarea cu Home Assistant,
- și tot ce trebuie să știi pentru a face lucrurile ca la carte, fără bătăi de cap.
Totul explicat clar, pe înțelesul tuturor, fără termeni complicați și cu exemple din viața reală.
Ne vedem acolo! 😉
Ne vedem acolo! 😉
Tutorial prezentat de: Remus @ Tutoriale IT & Tech
